一、粗過濾器系列
|
| 粗過濾器是除去液體中少量固體顆粒的小型設備，可保護壓縮機、泵、儀表和其它設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護為極為方便。 |

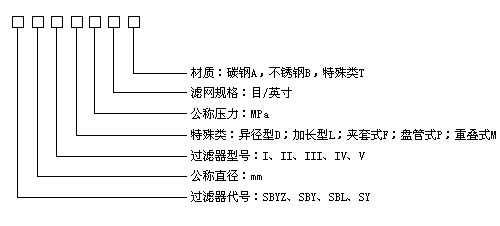

| 1、型號標注 |
|
|
2、標準示例
●選擇公稱直徑40×32，2.5MPa，SBYZ型，碳鋼材質，濾網為30目/英寸的異徑法蘭連接式過濾器
標注：SBYZ40×32 IIID-2.5/30A
●選擇公稱直徑200，2.5MPa，SBY型，不銹鋼材質，濾網為60目/英寸的Y型過濾器
標注：SBY200 II-2.5/60B
●選擇公稱直徑100，2.5MPa，SBL型，碳鋼材質，濾網為30目/英寸的帶夾套直通法蘭連接過濾器
標注：SBL100 I F-2.0/30A
●選擇公稱直徑150，1.0MPa，不銹鋼材質，濾網為 60目/英寸的平底臨時過濾器
標注：SC150III-1.0/100B |
(一)SBY型過濾器
1、整體鑄造螺紋連接式過濾器(SBYZ I型)見圖1、表1(DN15～50，PN≤4.0MPa)
SBYZ I型 表1 |
|
公稱直徑
DN
|
結構尺寸(PN≤4.0MPa)
|
管 塞N
|
|
Do
|
L
|
H
|
|
15
|
RC1/2"
|
120
|
160
|
ZG1/4"
|
|
20
|
RC3/4"
|
130
|
170
|
ZG1/4"
|
|
25
|
RC1"
|
140
|
175
|
ZG1/4"
|
|
32
|
RC1 1/4"
|
170
|
185
|
ZG1/4"
|
|
40
|
RC1 1/2"
|
190
|
195
|
ZG1/4"
|
|
50
|
RC2"
|
220
|
210
|
ZG3/8"
|
|
圖1 SBYZ I型 |
|
| |
